Buhar Boru Çapı Seçimi ve Buhar Borusu Basınç Kaybı Hesabı

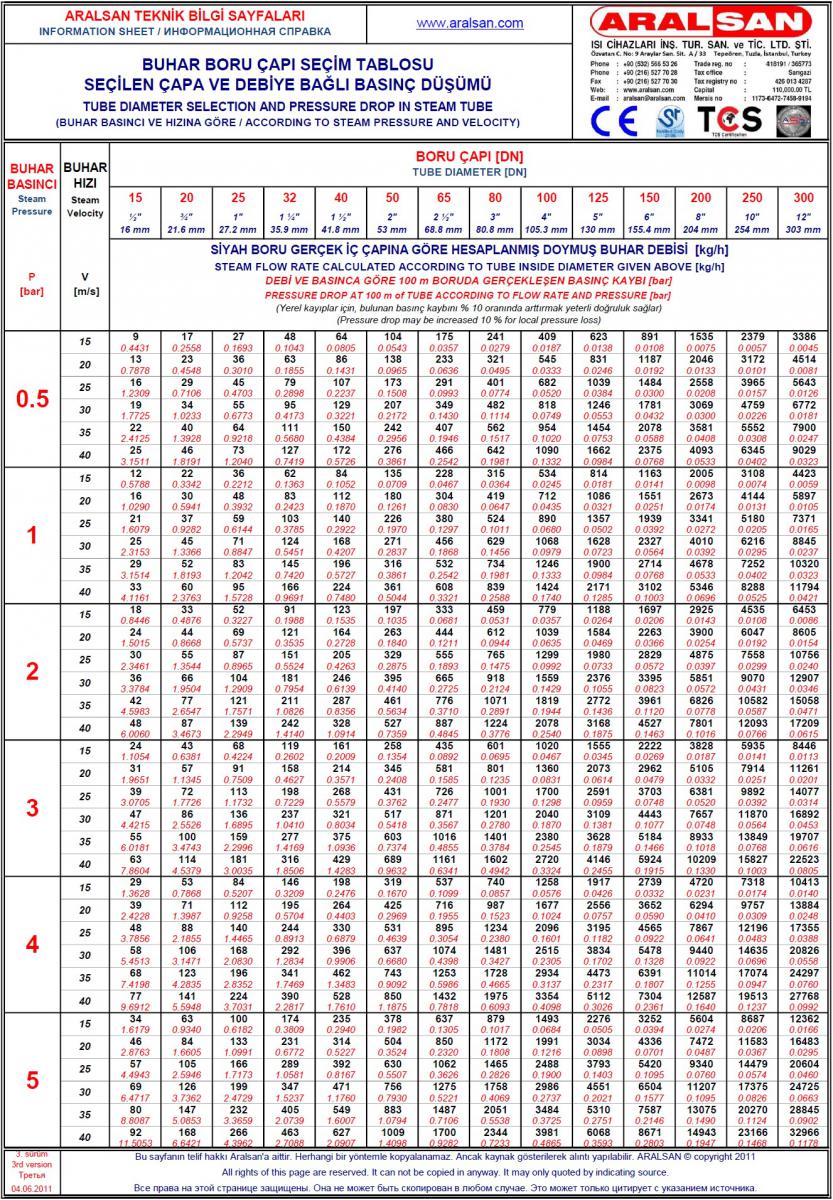

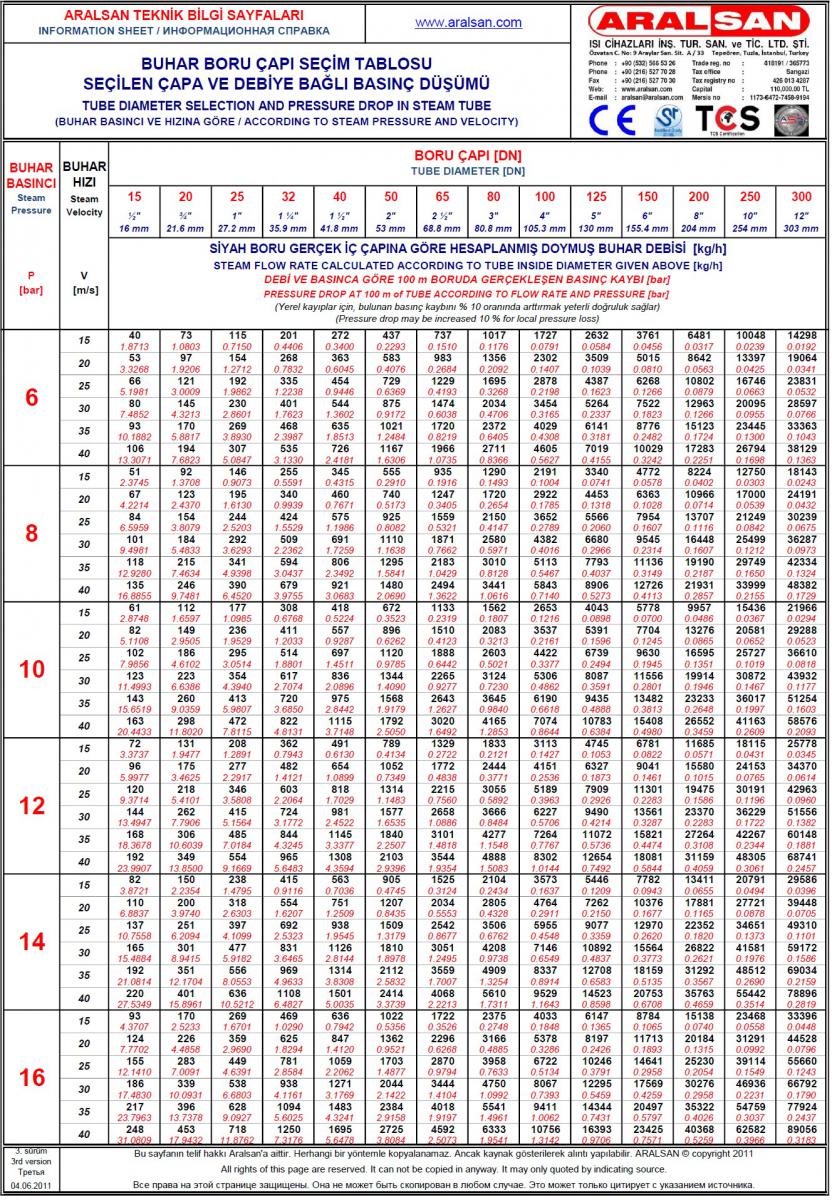

Doymuş buhar tesisatlarında boru çapı seçimi için tablolar mevcuttur. Ancak bu tablolarda basınç kaybı değerleri verilmemektir. Mustafa Aral tarafından hazırlanan aşağıdaki tabloda, gerçek boru iç çapına göre hesaplamalar yapılmış ve seçilen boru çapı için boruda oluşan basınç kaybı da hesaplanmıştır.
Doymuş buhar tesisatlarında boru çapı seçimi için tablolar mevcuttur. Ancak bu tablolarda basınç kaybı değerleri verilmemektir. Mustafa Aral tarafından hazırlanan aşağıdaki tabloda, gerçek boru iç çapına göre hesaplamalar yapılmış ve seçilen boru çapı için boruda oluşan basınç kaybı da hesaplanmıştır.

Basınç kaybı hesabında aşağıdaki eşitlik kullanılmıştır:

dp = 6.753 q² L (1 + 91.4 / d) / ρ d     [1]

Bu eşitlikte yer alan terimler ve birimleri ise aşağıda gösterilmiştir:

dp : basınç kaybı [bar]
q   : buhar debisi [kg/h]
L   : boru uzunluğu [m]
d   : boru iç çap [mm]
ρ   : buhar öz kütlesi [kg/m3]
